DCS分屏设置经验分享

loo_ohs

今天说一说DCS的分屏设置。之前虽然也分过，功能也实现了，但是有些地方没理解透。前两天帮一个朋友搞了一下。明白多了，分享一下。

先说一下分屏显示原理，用了分屏不是就改变了原有单屏的显示方式，依然是将所有内容显示在一个矩形显示器上。（个别情况下，是个方形）而这个显示器是由多个显示器拼合而成的。座舱，各种仪表，就是被分别显示在了这个超大显示器的各个不同位置。
那这个显示器的大小就是多个显示器的面积之和吗？不是的。这取决于你的显示器拼合排列方式（windows分辨率设置里的显示器排列）。
以两个大小完全一样的显示器为例说明，分辨率均为1024*1024。当他们顶边对齐，左右排列时，大显示区域就是2048*1024。总面积等于各显示器面积之和。

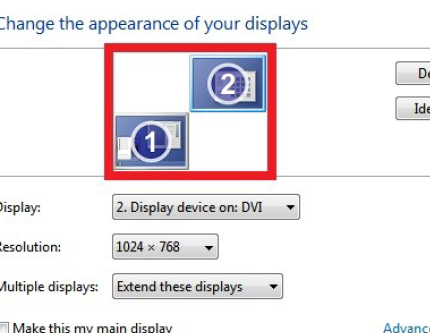

当第二块显示器的左下角，紧挨着第一块显示器的右上角排列时，总面积就是和显示器面积之和的二倍。但是有一半面积，无法看到内容。分辨率是多少呢？2048*2048。这个排列下，0,0坐标的位置没有对应的显示器，所以这里不能放置任何显示内容。这样一看总分辨率很大，但是总显示区域的左上部分和右下部分，即使你放置了需要显示的仪表，也看不到，因为现实中没有显示器用于显示这部分内容，这部分内容只会被无形渲染浪费资源。如果有无法显示的区域，千万不要放置显示内容，空着没事，放了显示的内容，不但显示不了，还浪费显卡资源。

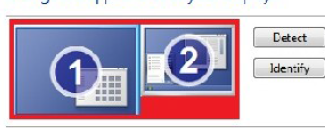

如果是一大一小两个显示器，左右依次排列呢，分辨率就是两个显示器的宽度之和 * 较高的显示器的高度。



这个分辨率在哪里设置呢？
第一步，在桌面，右键，分辨率，显示器扩展显示，然后排列好几块显示器的虚拟摆放。

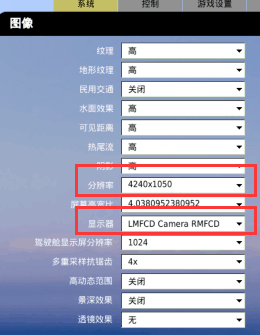

第二步，进入DCS游戏的设置，左面中间的位置，有分辨率下拉选项，原定合适的游戏渲染区域，分辨率大小。

分屏设置主要依靠“*.lua”文件来实现。你可以有多个不同设置文件，通过上图的第二个红框的位置你可以选定当前生效的分屏配置文件。文件的位置，位于“DCS World\Config\MonitorSetup”路径下。你可以直接用记事本编辑它。

主要内容模块如下:
Center =
这个模块用于调用飞机座舱的画面，内容里还包含了视角位置和画面比例。这就允许我们用三块显示组成超宽屏幕，扩大显示视野。

UIMainView =
这个模块用于调用程序界面，也就是主菜单，任务编辑器等等。默认它的显示位置和大小是跟Center 一样的，但是如果你设置成不同的位置，就可以实现在一个显示器上显示任务编辑器，而进入座舱时，显示区域和位置，又变化了，不是同一个。比如任务编辑器用中间一个显示器显示，座舱用中间及左右两个显示器同时显示，用于加宽视野。

ED_A10C_LEFT_MFCD =
用于调用A-10C的左MFCD显示器，不包括周圈的OSB按钮。

ED_A10C_RIGHT_MFCD =
用于调用A-10C的右MFCD显示器，不包括周圈的OSB按钮。

RIGHT_MFCD =LEFT_MFCD =
这两个比较特殊，不但能显示A-10C的左右MFCD，当你使用F-15C，SU-25T时，也可以将他们的电视或者VSD导出来显示。通用型更强。

ED_A10C_CMSP =
用于调用A-10C的CMSP显示器。

ED_A10C_CDU =
用于调用A-10C的CDU显示器。

ED_KA50_ABRIS =
用于调用KA50的ABRIS显示器。

ED_KA50_Shkval =
用于调用KA50的Shkval显示器。

ED_KA50_UV26 =
用于调用KA50的UV26显示器。

ED_KA50_Ekran =
用于调用KA50的Ekran显示器。

ED_KA50_CautionLights =
用于调用KA50的CautionLights。

ED_KA50_PVI =
用于调用KA50的PVI。


各个模块的基本内容如下：

                x = 0;用于指定“本模块显示的内容”的左上角位于总显示范围的横坐标。
                y = 0;用于指定“本模块显示的内容”的左上角位于总显示范围的纵坐标。
                width = 1680;用于指定本模块显示的内容的宽度
                height = 1050;用于指定本模块显示的内容的高度

前两行用于在总显示范围上，定位这个模块的显示位置，靠的是移动这个模块的左上角的坐标。

好了，剩下的是我们如何确定坐标，坐标是如何在总显示范围上分布的。

请切记，总显示范围，那就是那个多个显示器组合起来后，拼合后的总分辨率。其数值范围永远是正值，不存在负数。
0,0坐标在哪里？
0,0坐标位于总显示范围的左上角，X坐标增加，位置向右移动，Y坐标增加，位置向下移动。
0,0坐标只跟虚拟排列顺序有关。什么是虚拟排列顺序，就是在桌面，右键，屏幕分辨率，扩展显示，这个窗口里的各个显示器从左向右的排序。
切记，跟显示器识别编号完全无关，跟是否是主显示器（用于显示开始菜单和任务栏）也没有任何关系。只跟虚拟排序有关。最左边，那个显示器的横坐标位置，肯定是0。

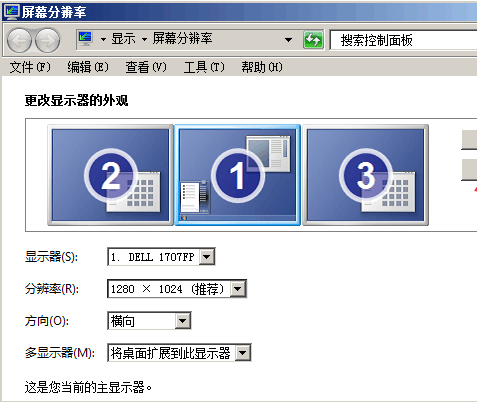

如上图，虽然在虚拟排列上，中间这块显示器才是1号显示器，而且又是主显示器（可见到开始菜单和任务栏），但是由于虚拟排序是213，所以，2号显示器的左上角，才是0,0坐标。而不是1号显示器的左上角。之所以总是说虚拟排列，是区分物理排列的，也就是现实世界中，你的几个显示器的摆放顺序。现实世界中，你爱摆放在哪里，就摆放在哪里，一点关系都没有。比如上图，2号显示器最然在最左边，拥有0,0坐标，但是如果你将Center =和UIMainView =的位置定位在0，0了，而现实世界中，却把这个显示器放在最右边了，那么，游戏座舱和游戏主菜单界面也会显示在最右边。

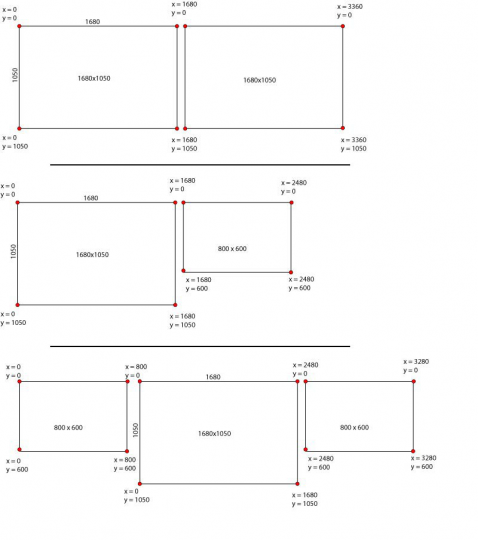

再看几个排布的坐标计算

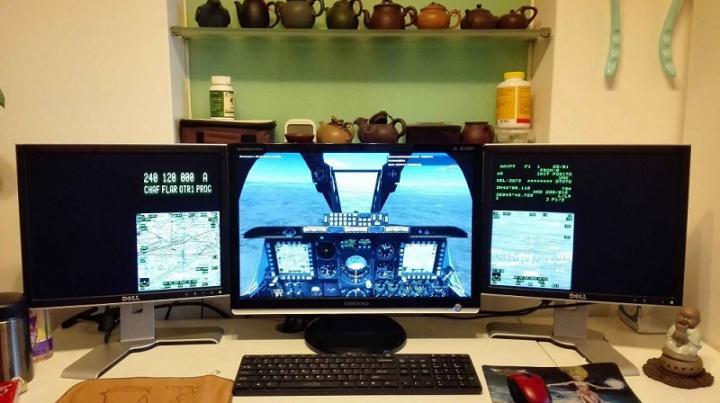

看看三屏幕的分屏的效果。


左边黑色区域用于放置简报或者快捷键表等等，左边另外半个屏幕用于显示CMSP和左MFCD，中间屏幕显示飞机座舱，右边黑色区域用于显示QQ等聊天软件，右边显示器的左半部分用于显示右MFCD和CDU数据。

UH-1N

    学习了，非常好的3瓶分享，楼主辛苦了。

lujiashun1

mark一下

sunvalve

EMC设置软件已经不适用于1.5版本，目前楼主这个详细的教程很好，以后可以抛开软件自行设置了。

Torazs

lujiashun1 发表于 2015-12-28 18:05
mark一下

必须的~

eldyj

mark mark

hangdianshi

感谢楼主分享
