关于薄膜键盘改造为机械键盘的尝试 HHKB to CHERRY MX Switch

lawmas

关于薄膜键盘改造为机械键盘的尝试 HHKB to CHERRY MX Switch

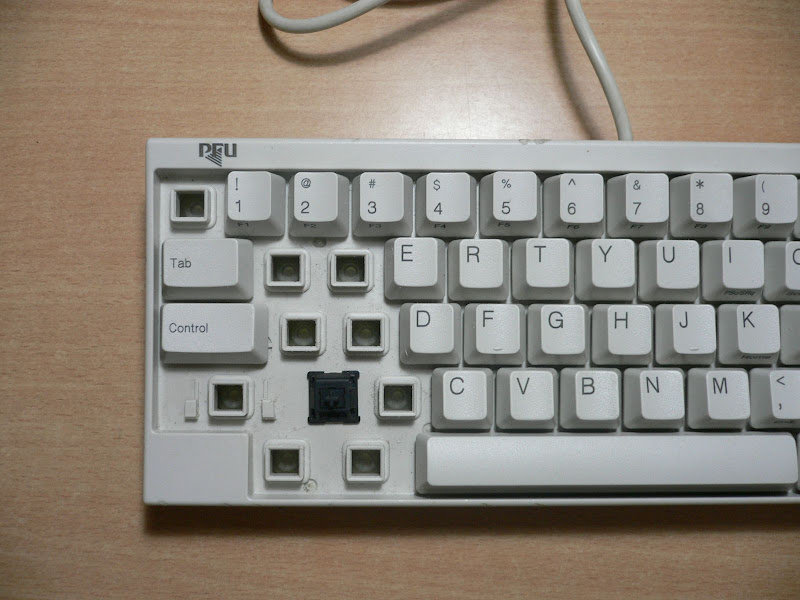

注意看火山口和中间哪个黑轴，木哈哈哈。

大家记得上次我清仓的时候有HHKB Lite早期的版本，当时买的时候是为了他的键位布局和现在HHKB Pro系列的键位布局是一样的，不像现在的Lite2多了上下左右，外形也稍有变化，一点都没有那种紧凑迷你的感觉了。
当然最大的原因就是我查了很多的资料，无论是键盘的高度，键盘内部的空间，外壁的厚度，键帽的结构都比较适合与改造成机械轴的。而之前尝试过将DELL 8115改造，但是哪个键盘厚度不够，所以失败了。而用这个改造的其他的条件都满足唯一有一点的就是他的，塑料厚度有点超标……多了0.5mm。卡住轴没问题，但是卡不紧~！

具体的一些机械的要求的话，大家可以参照附件的CHERRY MX_Switch的官方文档，都有详细的说明的。两种主流按键开关都有的，MX和ML。



火山口加十字轴。

键帽是按照上图这样改造的，取CHERRY键帽中的十字轴，用特殊的钳子剪掉原键帽深入火山口的那部分，但是要注意保留的长度，因为十字轴圆形的部分会有4mm是要落入MX轴中的，所以如果不够的话，很可能没有办法完成整个键入过程或者没有到达触发点哦~~ 这就是MX键帽最大的特点。为什么不把底部那些东西完全剪掉？？？？这是因为如果完全剪掉了就无法控制十字轴的中心是否和原先保持一致了也就是不在一条中心线上面。这样键帽都装上以后就会歪……

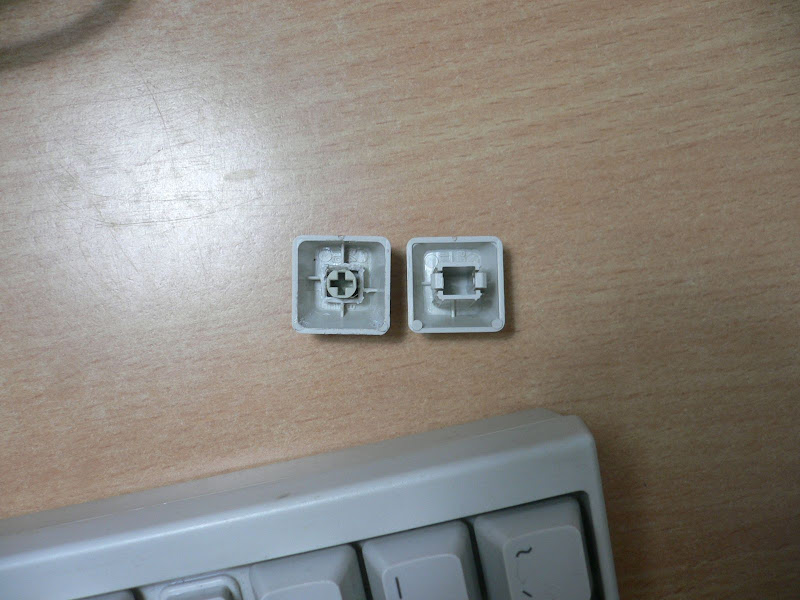

两个对比一下，因为不是一行的所以大小角度都不大相同。



来张上到键盘上面的，看起来有点歪哈哈，是因为轴不正，下面的孔没有修正呢。而且弄这个的时候没有趁手的工具，没有划线。



原来的火山口和现在切出来的方窟窿。

原来的火山口切掉，然后把这个方窟窿扣成1.4*1.4见方就可以完美的放入MX轴了，钢板的大小也是这么大哦。厚度是1~1.5mm，但是这个HHKB的外壳厚度有2mm有点超标，能放进去但是卡不住。因为自己制造线路板和钢板对于我来说还是有点不现实的，所以才采用这样的方法。



轴就是这样放进去的。




日本人造的钢板，咱没那条件啊。。。。不锈钢激光切割，1块5毛钱一个窟窿 HHKB60键自己算要多少钱。

OK了.

转自无极

pa988

修复键盘吗？？？
不锈钢切割怎么便宜啊，上年做个整流电源合！线切割5个3x3的小口要我30元！！气死了

liu_xin1122

可以，打眼然后。挫  就是比较费劲而已     LZ干吗不买个旧的机械键盘
